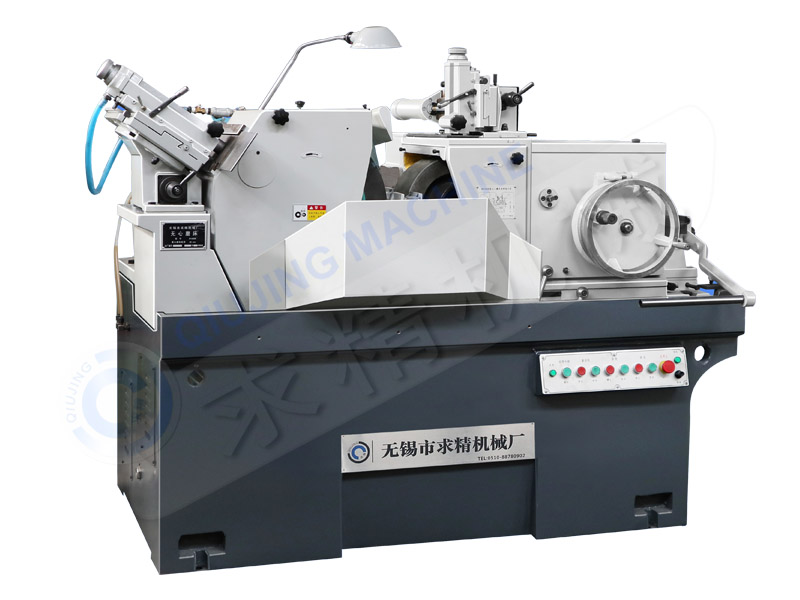

M1080無心磨床
瀏覽： 發布日期：2019-12-03
M1080無心磨床機床主要特點：
★機床采用導輪架單面移動方式。
★砂輪裝置：懸伸結構，更換砂輪方便，主軸采用球鐵，軸瓦采用采用多片式動壓油膜長軸瓦（5片式）。
★導輪裝置：懸伸結構，更換導輪方便，主軸采用球鐵，采用二片軸瓦結構，剛性好。
★導輪變速采用掛輪有級調速或交流變頻無級調速二種供用戶選用。
進給導軌采用十字交叉型預緊滾動鋼導軌。
機床采用手動切入磨削。
機床主要規格參數：
| 磨削直徑Grindingdiameter | 通磨Plunge feed | 5～80（mm） |
| 切入磨Thru-feed | 5～80（mm） | |
| 磨削長度Grinding length（標配） | 通磨Plunge feed | 180 |
| 切入磨Thru-feed | 149 | |
| 砂輪規格 Grinding wheel specifications | P500×150×305 | |
| 導輪規格 Regulating wheel specifications | PSA300×150×127 | |
| 砂輪轉速Grinding wheel speed | 1300(r/min) | |
| 導輪轉速Regulating wheel speed | 30～300(r/min) | |
| 導輪回轉角度Swiveling angle of regulating wheel | 垂直面內vertical | -2～+5(°) |
| 水平面內horizontal | 0～+3(°) | |
| 導輪架橫向位移量 | ||
| 手輪刻度進給量Min Feeding Amount of Grinding Wheel Dresser | 0.002（mm） | |
| 砂輪與導輪中心連線至托架底面高度Height from centerline of gri.wheel & reg.wheel to workrest | 210（mm） | |
| 機床總功率Power | 17（kw） | |
| 機床重量Weight | 3650（kg） | |
| 機床外形尺寸長×寬×高 | 1940×1630×1500 | |
|
工作精度accuracy （標準試料） |
圓度（μm）roundness | 2（μm） |
| 圓柱度（μm）cylindricity | 3（μm） | |
| 粗糙度（μm）roughness | 0.32（Ra） | |
